Тавр металлический – фасонный прокат с Т-образным сечением. Конструкция включает единственную полку, сопряженную со стенкой под прямым углом. Главное отличие с двутавровым профилем – отсутствие второй полки, что создает асимметрию относительно центральной оси. Применяется в металлоконструкциях в качестве поясов ферм, элементов жесткости при одностороннем креплении нагрузок.
Купить тавр в Калуге оптом в равнополочном или неравнополочном исполнении по ГОСТ Вы можете в ЭтерноПром. Получить консультацию, заказать металлопрокат: kaluga@eternoprom.ru, +7 (484) 247-70-75.
Способы производства таврового профиля
Технология изготовления зависит от требуемых размеров, механических свойств изделия.
- Горячая прокатка. Нагретую заготовку пропускают через валки с ручьями, формирующими Т-образный профиль.
- Сварка. Стенку и полку выкраивают из полос, соединяют двусторонним угловым швом.
- Холодное формирование. Ленту последовательно деформируют роликами на профилегибочных агрегатах.
Все виды подвергают правке для устранения остаточных напряжений. Продукцию контролируют ультразвуком на наличие внутренних расслоений.
Классификация металлической балки
Каждая категория определяет область применения и расчетные свойства.
По геометрии сечения ГОСТ 13622
Форма поперечного профиля определяет характер распределения напряжений под нагрузкой.
- Равнополочный.
- Неравнополочный.
Выбор зависит от направления действующих воздействий. Геометрические параметры назначают на основе проектных расчетов прогибов, устойчивости.
По назначению
Целевое использование тавра диктует дополнительные требования к качеству или отделке:
- конструкционные – служат несущими элементами в строительстве: колонны, балки, фермы, связи покрытий;
- декоративные – применяются в интерьерах, мебели, витринах; поверхность полируют, анодируют, окрашивают полимерными составами;
- специальные – разработаны для вагоностроения, шахтное оборудования, судостроения.
Классификация является основой для проектирования металлических конструкций различной сложности.
По исходному сплаву
Физико-механические свойства напрямую зависят от химического состава.
| Вид | Марки | Особенности |
| Стальной тавр | Ст3кп, 09Г2С, 15ХСНД, 08Х18Н10, 12Х18Н10Т | Высокая несущая способность, жесткость, свариваемость, ударная вязкость. Нержавеющая сталь устойчива к коррозии, окалиностойки |
| Алюминиевый | АД3Т1, АМг2, АМг5, Д16, 1561, АВД1-1, АК4, ВД17, К48-2 | Малый вес, коррозионная стойкость, пластичность, хорошая свариваемость |

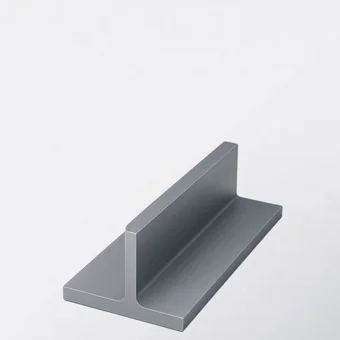

| Анодированный тавр | АД31, АД31Т | Алюминиевая основа с электрохимическим оксидированием, которая повышает твердость, износостойкость, защиту от коррозии |
Материал назначают исходя из условий нагружения, агрессивности среды, требований к массе конструкции.
По способу производства
Технологический процесс определяет структуру металла, себестоимость продукции.
- горячекатаный тавр;
- холоднодеформированный (гнутый);
- сварной для нестандартных габаритов или малой серийности.
Выбор конкретного метода диктуется требуемой точностью, объемом партии.
По точности прокатки
Допуски на размеры регламентируют возможность использования балки в ответственных узлах.
- Обычной (класс В). Применяется в массовом строительстве.
- Повышенной (класс А). Необходима для машиностроительных деталей, прецизионных металлоконструкций.
Ужесточение допусков увеличивает цену, но гарантирует взаимозаменяемость элементов
Сортамент несущей балки ГОСТ 29296
По размерному ряду г/к тавры подразделяют:
- на мелкие (высота до 15, 20, 35, 40 мм);
- средние (70–140 мм);
- крупные (свыше 150 мм).
По длине классифицируют на мерный, кратный мерный, немерный прокат. Поставляются: 2, 3, 4, 6, 12 м. Предельные отклонения от 4 до 8 см.
Толщина стенки определяет устойчивость вертикального элемента к сдвиговым нагрузкам и влияет на момент инерции сечения. Размер от 1,5 до 15 мм. Увеличение повышает несущую способность, но увеличивает массу погонного метра.
Ширина полки определяет площадь опорной поверхности, момент сопротивления относительно горизонтальной оси, устойчивость при местном изгибе. Для равнополочных модификаций параметр равен высоте, для неравнополочных – соотношение B/H составляет 0,5–0,8.
Механические свойства
Прочность конструкции зависят от марки:
- углеродистые стали: от 235 до 450 МПа;
- низколегированные: до 690 МПа;
- нержавеющие: до 500–600 МПа;
- тавр алюминиевый при плотности 2,7 г/см³: от 130 до 480 МПа.
Возможна механическая (гильотина, ножовка) и термическая (газокислородная, плазменная) разка, строгание кромок, горячая/холодная гибка. Используется сварка: ручная дуговая, в среде защитных газов, под флюсом. Сварные швы и поверхности после монтажа обрабатывают защитными составами. Применяют грунтовку, окраску, анодирование или цинкование.
FAQ
Какая антикоррозионная защита эффективна для агрессивных сред?
Для химических цехов применяют горячее цинкование (толщина слоя 50-150 мкм) либо покрытие эпоксидными составами в три слоя. Алюминиевые заготовки анодируют.
Какая марка стали предпочтительна для северных регионов?
Для эксплуатации при -40 °C и ниже выбирают низколегированные стали (09Г2С, 15ХСНД), имеющих ударную вязкость не менее 34 Дж/см² при отрицательных температурах.
Возможно ли крепление заготовки к колонне без сварки?
Да, существуют узлы на фасонках и высокопрочных болтах. Соединение считается шарнирным и удобно при частом демонтаже конструкций.
Есть ли ограничения по сварке тавров с листовыми элементами?
При приварке полки к стенке важно обеспечить провар корня. Для толщин >20 мм рекомендуют разделку кромок, предварительный подогрев до 200 °C.
